07.11.01
안녕하십니까~
카페지기 박귀원입니다^^
간만에 또 뜯었네요..ㅎㅎ
미루고 미루던 시거잭을 추가하구..
원례는 작동할때 불이 들어오는 스위치를 장착했었으나..
워낙에 스위치의 LED가 잘 나가는지라..(4개중 3개 다이..ㅜㅜ)
아에 만들어서 부착을 햇습니다...

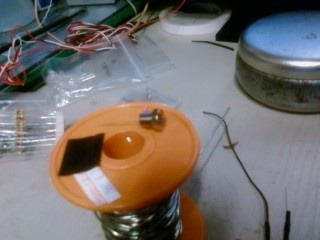

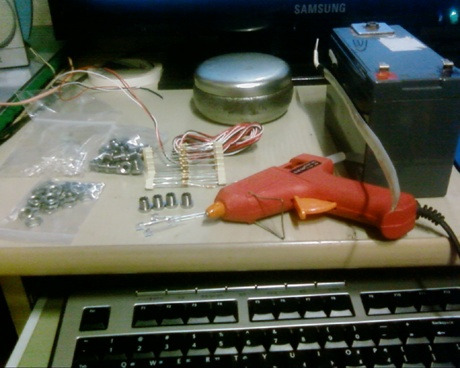

작업도구와 재료는
고휘도 BLUE LED 5￠확산형, LED 5￠확산형 홀더
글루건, 저항, 닛퍼, 전선, 납땜기, 납, TEST용 베터리, 수축 튜브 전기테이프 정도??

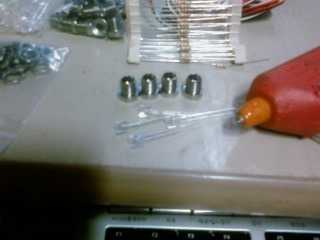

일단 홀더에 LED를 꼽고 글루건으로 안빠지게끔 고정합니다.
글루건을 쏠때 LED다리가 홀더에 닿지 않게 해주는게 중요하고,
끝까지 밀어넣은뒤에 글루건으로 고정하세요(안그럼 삐뚤어집니다.)
일단 고정을 하고 +부분을 찾습니다.. 찾는방법은
일반 다리 2개짜리 LED는 긴게 + 짧은게 -인데..
이건 새것을 삿을때의 방법이고 LED 속을 보시면 넓은 녀석과 짧은 녀석이 있는데..
짧고 작은녀석이 있는곳의 다리가 +가 되고 넓은부분의 다리가 -가 되겠습니다.

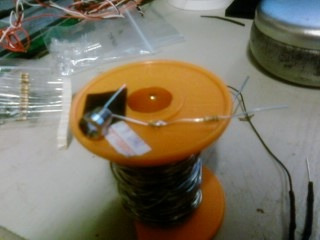

+부분에 저항을 납땜합니다.

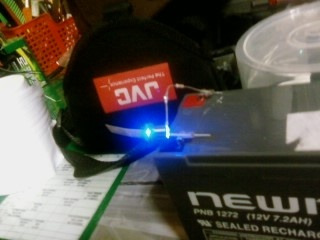

TEST 를 해보시구요..(잘 들어오네요^^)
저는 스위치가 4개 입니다..
상시전원을쓰는 트렁크등,
미등을 쓰는 엠프, 언더, 경광등 스위치 이렇게 4개요^^
-다리는 전선으로 연장해주시고 +부분은 저항과 함께 수축튜브로 감싸줍니다..
하는김에 -부분도 감싸주시고..
혼자서 작업하다보니 드릴질을 할때나 이럴때 사진을 못찍는군요..
폰카로 혼자 열심히 찍어가면서 했습니다만..ㅜㅜ
여하튼,

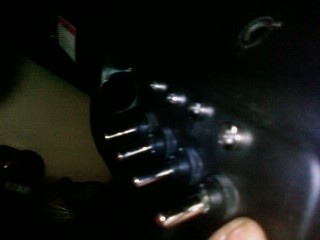

스위치의 바로 위에다가 구멍을 내고 홀더를 넣어줍니다.(3번만 삐뚤어졌군요..ㅠㅠ)

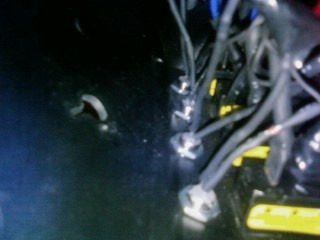

동봉된 홀더나사로 고정을 해준다음에 LED의 -전선을 한꺼번에 몰아줍니다
이유는 -는 공통으로 사용하기때문이지요^^
그리고 스위치의 각 출력부에 +부분을 브릿지 연결시킵니다.
아.. 3번 안습.. 구멍하나 잘못 뚫었더니..ㅠㅠ
앞에서 바라본모습입니다..조금만 더 신경쓸껄..

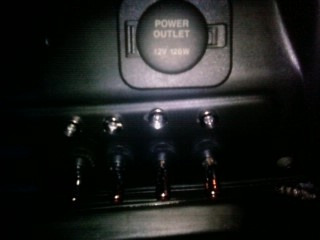

처음에 언급했던 시거짹입니다.(요놈도 삐뚜름..)
시거잭은 미등에 연결하구,
네비게이션이나 mp3&휴대폰 충전기용으로 사용합니다.

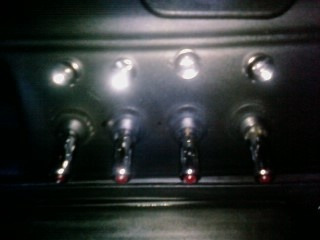

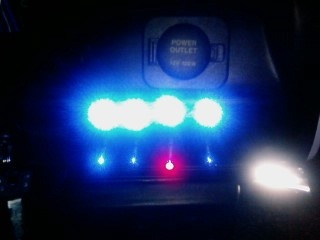

점등시 모습입니다^^ 나름 화려해졌네요..
삐딱한놈은 끝까지 삐딱한지.. 저놈만 스위치에 불이 들어와있다는..ㅜㅜ
여하튼 이정도만 해주시면 완성입니다^^
불도 잘 들어오고.. 작동여부도 확인이 잘되고..(상시등 같은 경우는 특히 조심해야 하죠^^)
별로 어렵진 않으니 필요하신분들은 한번도전해보세요~
(고가의 바이크들은 카울에 구멍 뚫기가 ㄷㄷㄷ)

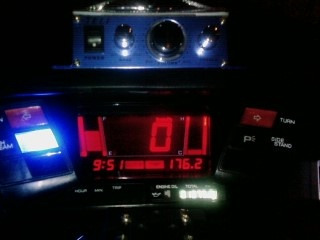

아~! 그리고.. 계기판 다시 빨강으로 바꿨습니다.. ㅎㅎ
T10 하플 2칩으로요..ㅎㅎ 나름 이쁘군요..
